Muelas CBN para Rectificado de Alta Precisión: Factores Clave

El rectificado de alta precisión es una técnica crucial en la fabricación de componentes con tolerancias muy ajustadas y acabados superficiales de alta calidad. Las muelas CBN de nitruro de boro cúbico son ampliamente utilizadas en estas aplicaciones debido a su dureza y estabilidad térmica superiores, lo que las hace ideales para trabajar con materiales duros y sensibles al calor. Sin embargo, especificar la rueda CBN correcta es un proceso complejo que requiere la consideración de múltiples variables. A continuación, se analizan los factores clave a tener en cuenta al seleccionar las ruedas CBN para aplicaciones de rectificado de alta precisión.

1. Material de la Pieza de Trabajo

El tipo de material a rectificar es uno de los factores más importantes a considerar. El CBN es particularmente eficaz para el rectificado de aceros endurecidos, superaleaciones, y otros materiales ferrosos duros. La estructura del material (dureza, tenacidad, etc.) influirá en la selección del tipo de abrasivo y la concentración de CBN en la rueda.

2. Tipo de Enlace (Binder)

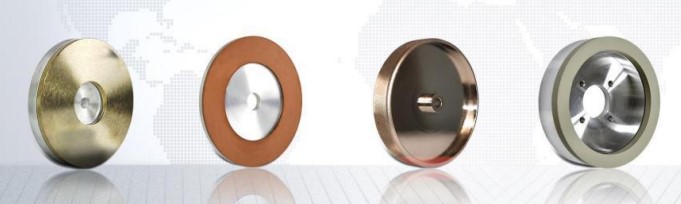

Las muelas CBN pueden tener enlaces vitrificados, metálicos, de resina, o híbridos, cada uno con sus propias características.

• Enlaces Vitrificados: Ofrecen una excelente retención de forma y permiten una alta capacidad de corte, lo que es ideal para aplicaciones de alta precisión y donde se requiere un mantenimiento mínimo de la rueda.
• Enlaces Metálicos: Proporcionan una gran durabilidad y son ideales para aplicaciones donde la rueda está sujeta a altas fuerzas de rectificado.
• Enlaces de Resina: Son más flexibles y adecuados para operaciones donde se necesita un acabado superficial muy fino.
• Enlaces Híbridos: Combinan las ventajas de los enlaces metálicos y de resina, ofreciendo una buena retención de forma y un acabado superficial aceptable.

3. Tamaño de Grano

El tamaño del grano es fundamental para determinar el acabado superficial y la eficiencia del proceso de rectificado. Los granos más finos (malla 400 y superior) son adecuados para acabados superficiales finos, mientras que los granos más gruesos (malla 200 y menores) son mejores para el desbaste y la eliminación rápida de material.

4. Concentración de CBN

La concentración de CBN en la muela se refiere a la cantidad de abrasivo CBN presente en la rueda. Las concentraciones más altas ofrecen una mayor vida útil de la rueda y mayor eficiencia en la remoción de material, pero pueden generar más calor durante el rectificado. Las concentraciones más bajas son adecuadas para aplicaciones donde el control térmico y el acabado superficial son prioritarios.

5. Velocidad de la Rueda y del Trabajo

Las muelas CBN están diseñadas para operar a altas velocidades periféricas. Es crucial especificar la velocidad correcta para maximizar la eficiencia del proceso y prolongar la vida útil de la rueda. La velocidad de la pieza de trabajo también juega un papel importante; velocidades más altas pueden mejorar la eficiencia del proceso, pero pueden afectar negativamente la calidad del acabado si no se controlan adecuadamente.

6. Condiciones Térmicas y Refrigeración

Durante el rectificado, la generación de calor es un problema crítico, ya que puede afectar la precisión y la calidad del acabado. Es esencial utilizar un sistema de refrigeración adecuado que no solo enfríe la zona de trabajo, sino que también lubrique y retire los residuos de material. La elección del fluido de corte también puede influir en la selección del tipo de enlace de la rueda.

7. Retención de Forma y Desgaste de la Rueda

La capacidad de las ruedas CBN para mantener su forma a lo largo del proceso de rectificado es vital en aplicaciones de alta precisión. Las muelas con enlaces vitrificados y metálicos tienden a ofrecer una mejor retención de forma en comparación con las muelas de resina. Es importante considerar la frecuencia de retrabajo o acondicionamiento de la rueda para mantener la precisión y la calidad del proceso.

8. Aspectos Económicos

La inversión inicial en muelas CBN suele ser superior a la de otras muelas abrasivas, pero su vida útil más larga y su mayor eficiencia pueden resultar en un costo total más bajo en aplicaciones de alta precisión. Es importante realizar un análisis de costo-beneficio considerando la durabilidad, la calidad del acabado y la productividad.

Conclusión

La especificación de una muela CBN para aplicaciones de rectificado de alta precisión es un proceso que debe abordarse con cuidado, considerando múltiples variables que van desde el material de la pieza de trabajo hasta las condiciones de operación y los aspectos económicos. Al seleccionar las muelas CBN adecuadas, es posible optimizar el proceso de rectificado, mejorar la calidad del producto final y maximizar la vida útil de la herramienta, lo que en última instancia resulta en una mayor eficiencia y competitividad en el mercado.
