Mantenimiento de unidades Unipunch

Mantenimiento de unidades Unipunch: es importante la lubricación y limpieza

LUBRICACIÓN

La siguiente serie de fotos ilustra qué componentes lubricar durante el mantenimiento y montaje normal de la herramienta. Para este ejemplo, se muestra la unidad UniPunch 8AJ-1 ½.

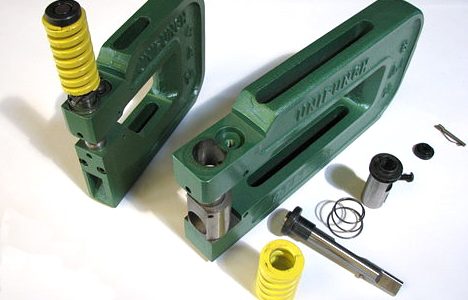

1: Desmontar la unidad. Limpiar e inspeccionar los componentes internos.

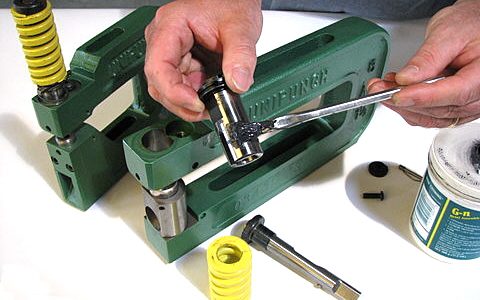

2: Lubricar externamente el diámetro exterior del cuerpo guía. Se recomienda usar pasta de montaje metálico tipo GN o grasa para troqueles.

3: Reensamblar la unidad UniPunch. Colocar el resorte elevador cónico sobre el exterior del cuerpo guía.

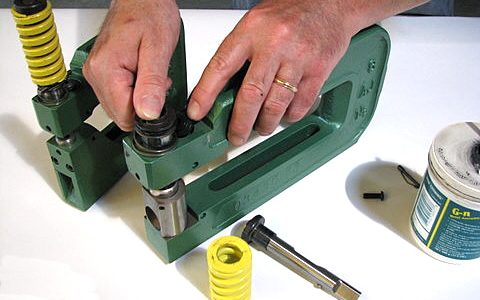

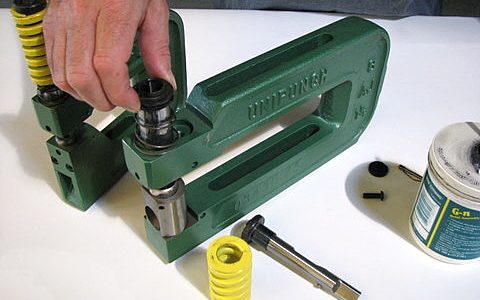

4: Volver a ensamblar el cuerpo guía con el resorte elevador en el orificio del cuerpo guía del soporte.

5: Alinear la guía plana con la retención plana en el soporte.

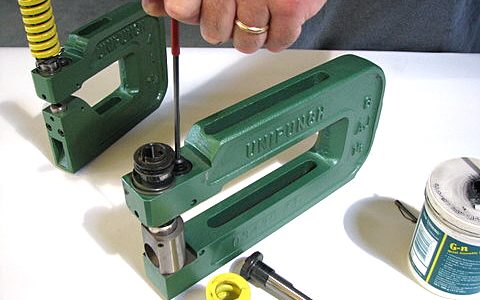

6: Asegurar la retención y la guía con el sujetador.

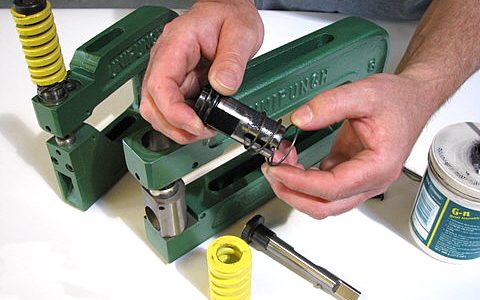

7: Insertar el cuerpo del punzón en el resorte de desprendimiento.

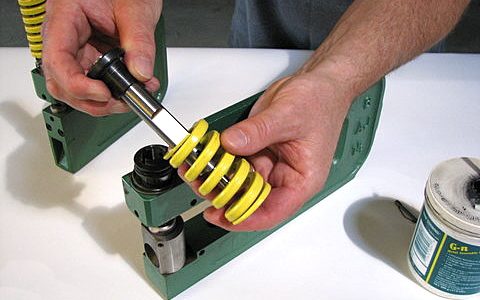

8: Lubricar externamente el cuerpo del punzón con pasta de montaje metálico Molykote GN.

9: Alinear la guía plana con el agujero del pasador de retención en la guía. Insertar el pasador de retención del punzón.

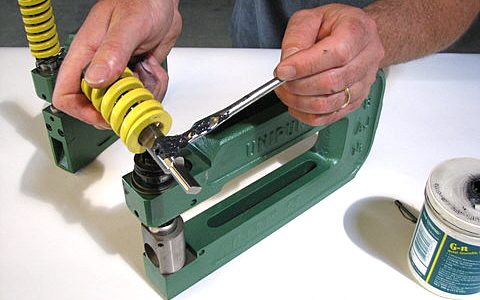

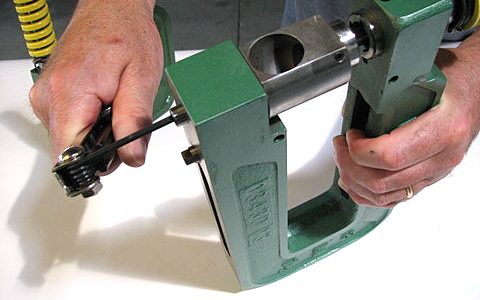

10: Apriete el sujetador del troquel con una llave hexagonal.

11: Verificar el sujetador del adaptador del pasador piloto, asegurándolo al soporte.

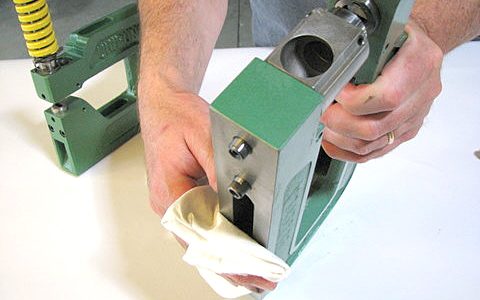

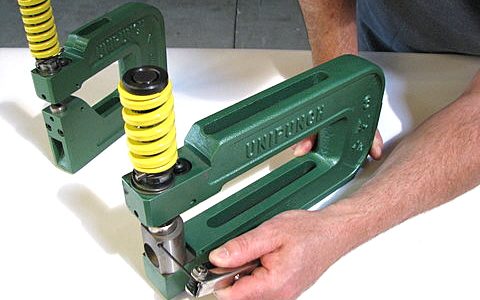

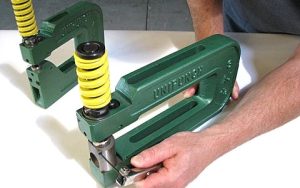

12: Limpiar todos los residuos de la superficie inferior de la máquina antes de montar.



Con mantenimiento de unidades Unipunch lograrás incrementar la vida y desempeño de estos componentes de punzonado.
